Tipo B RCCB

  • No requiere potencia auxiliar
  • Protección de corriente residual
  • Detecta AC, DC pulsante y corrientes de fuga de CC suaves
  • Adecuado para cargadores EV, sistemas fotovoltaicos y convertidores de frecuencia
  • Disparo electromagnético estable
  • Respuesta de disparo instantáneo
Contáctenos

Descripción del producto

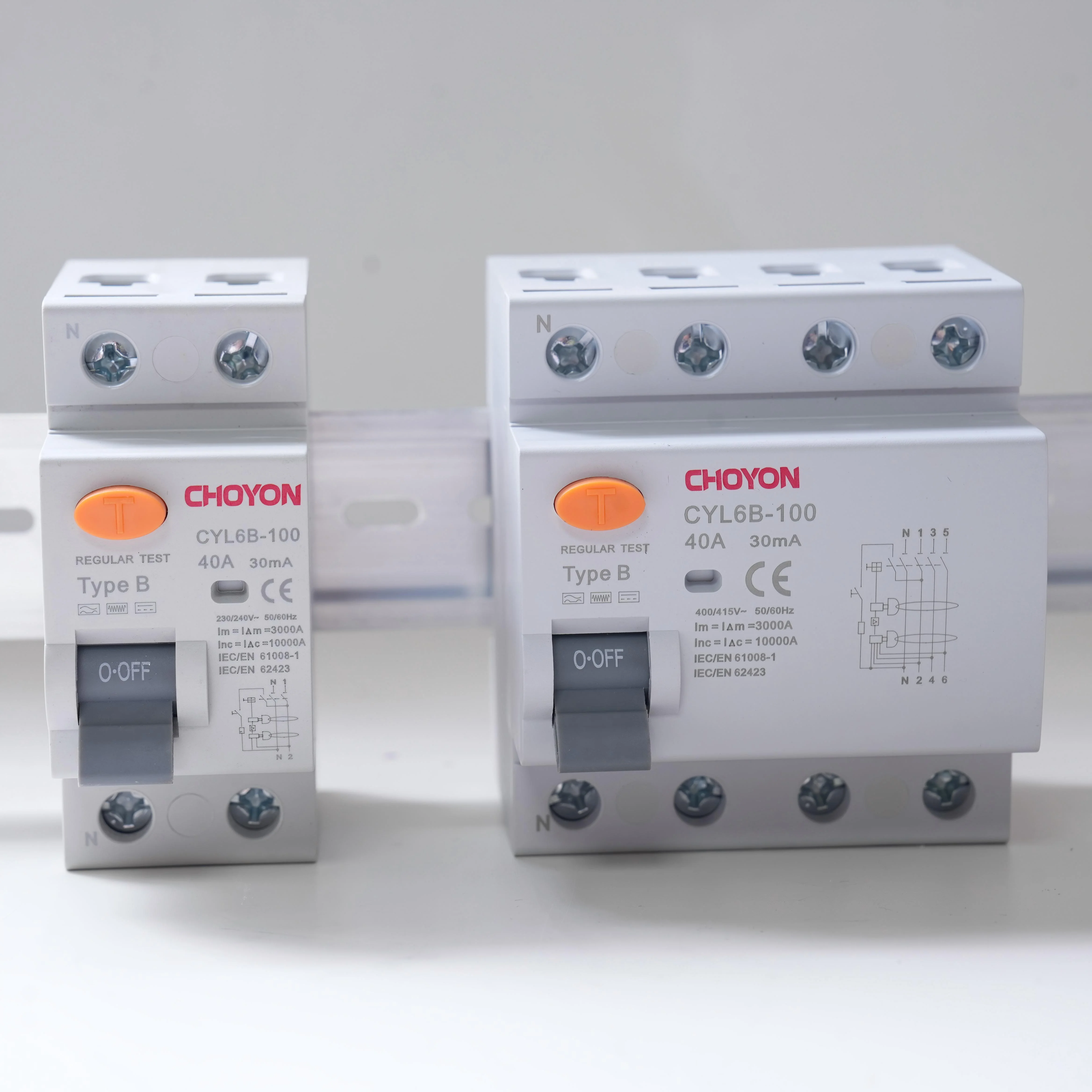

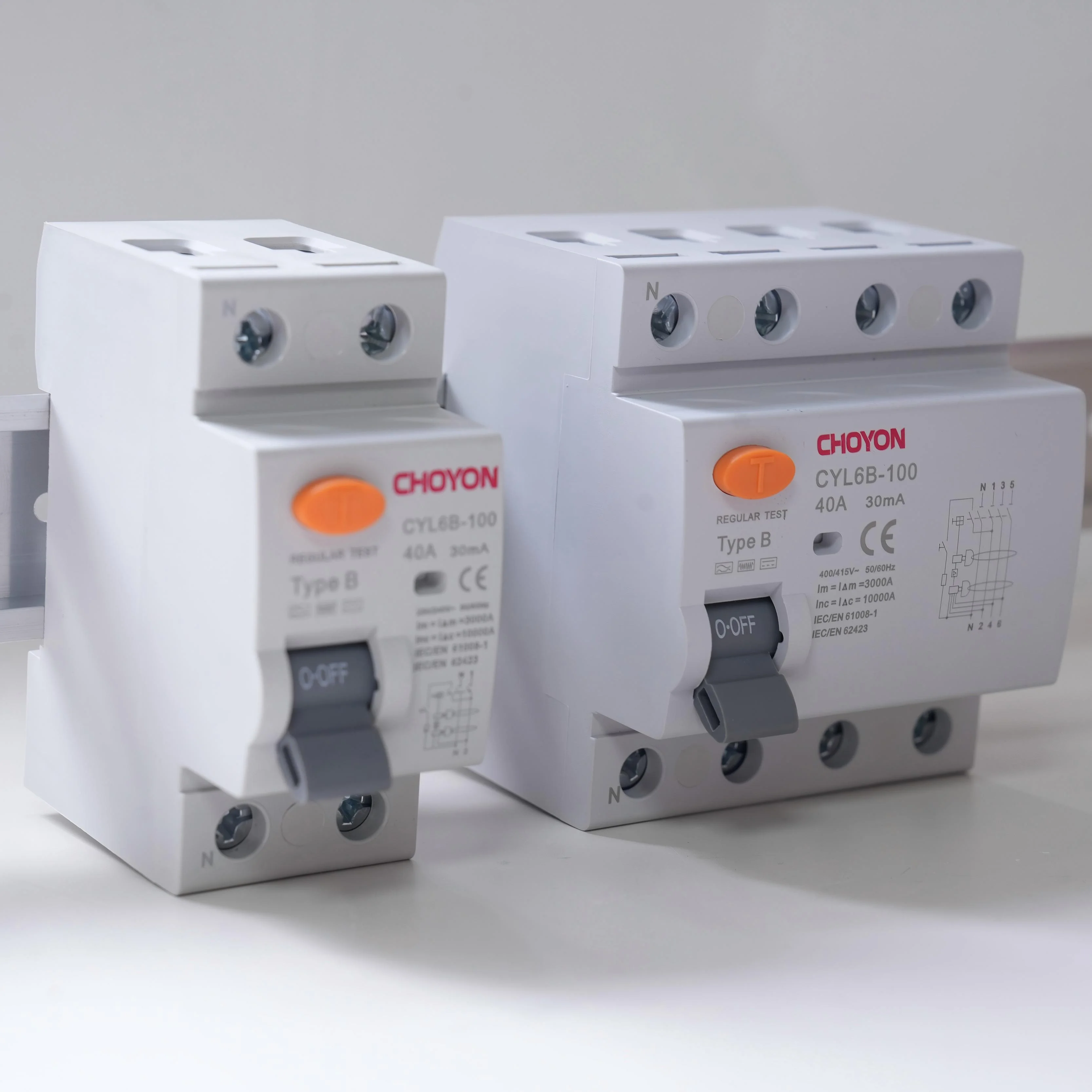

RCCB – Tipo B

Choyon Type B RCCB proporciona protección contra corriente alterna de corriente alterna, corriente continua y suave DC.

Adecuado para sistemas de carga de EV, instalaciones fotovoltaicas, convertidores de frecuencia y otras aplicaciones donde pueden ocurrir corrientes de fuga de CC.

Cumple con IEC / EN 61008-1.

Especificaciones técnicas

RCCB electromagnético – Tipo B

estándar

IEC / EN 61008-1

Número de polos

1p+n / 3p+n

Corriente nominal (pulgadas)

16A, 25A, 40A, 63A, 80A, 100A

Corriente de funcionamiento residual (IΔN)

30mA / 100mA / 300mA

Tipo de corriente residual

Tipo B

Corriente de cortocircuito condicional (INC)

6kA / 10kA

Voltaje nominal (un)

1P+N: 230V CA
3P+N: 400 / 415V CA

Voltaje de aislamiento (UI)

500V

frecuencia

50 / 60 Hz

Resistencia eléctrica / mecánica

4.000 / 10.000 operaciones

grado de protección

IP20

temperatura ambiente

−25°C a +55°C

Capacidad terminal

1 – 35 mm² (sólido o flexible)



modeloescribir a máquinaIΔN (MA)en (a)móduloscurvaCapacidad de ruptura
curva C
CYB6L-63CA / A / F10, 30, 100, 30062C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300102C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300162C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300202C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300252C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300322C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300402C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300502C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300632C6kA / 10kA
Curva B
CYB6L-63CA / A / F10, 30, 100, 30062B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300102B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300162B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300202B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300252B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300322B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300402B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300502B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300632B6kA / 10kA

Descripción del producto

Choyon CYL6-80. Un interruptor automático de corriente residual compacto diseñado para proporcionar una protección confiable contra fallas de fugas a tierra en instalaciones comerciales residenciales y ligeras. Asegura la desconexión automática en caso de desequilibrio de corriente residual, mejorando la seguridad eléctrica y reduciendo los riesgos potenciales de incendio.

Fabricado de acuerdo con las normas IEC 61008-1, este dispositivo ofrece un rendimiento estable y una protección confiable en los modernos sistemas de distribución de carriles DIN.

23
23
23
23
23

Especificaciones técnicas

modelo escribir a máquina IΔN (MA) en (a) módulos curva Capacidad de ruptura
curva C
CYB6L-63CA / A / F10, 30, 100, 30062C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300102C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300162C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300202C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300252C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300322C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300402C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300502C6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300632C6kA / 10kA
Curva B
CYB6L-63CA / A / F10, 30, 100, 30062B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300102B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300162B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300202B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300252B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300322B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300402B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300502B6kA / 10kA
CYB6L-63CA / A / F10, 30, 100, 300632B6kA / 10kA
